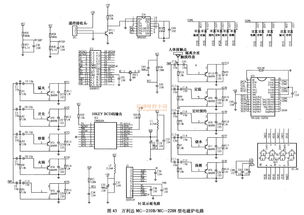

电磁炉作为一种高效、清洁的现代厨房电器，其核心工作原理依赖于一系列精密的电子控制电路。这些电路的功能实现，很大程度上取决于内部所使用的各种集成电路（IC）。这些集成电路如同电磁炉的“大脑”与“神经中枢”，协同工作，共同完成功率控制、状态检测、用户交互及安全保护等关键任务。以下是电磁炉中几种常用集成电路的解析。
1. 微控制器（MCU）
微控制器是电磁炉的指挥中心，通常是一块集成了处理器核心、存储器（ROM/RAM）和多种输入/输出接口的单芯片计算机。其主要职责包括：
- 用户指令处理：解析来自触摸按键或旋钮编码器的用户操作，设定功率、定时、模式等。
- PWM信号生成：根据设定功率，产生相应占空比的脉冲宽度调制信号，控制IGBT的导通与关断，从而精确调节加热功率。
- 状态监控与保护：实时监测炉面温度（通过热敏电阻）、锅具检测信号、电网电压、IGBT温度等，一旦出现无锅、超温、过压、欠压等异常情况，立即执行保护性停机。
- 驱动显示设备：控制数码管、LED指示灯或液晶显示屏，显示当前工作状态、功率、时间等信息。
2. IGBT驱动集成电路
绝缘栅双极型晶体管是电磁炉功率输出的核心开关器件。驱动IC专门用于将MCU发出的低功率PWM控制信号，放大为能够快速、可靠地驱动IGBT栅极所需的高电流电压信号。其关键作用在于：
- 信号放大与隔离：提供足够的驱动电流，确保IGBT能迅速完全导通和彻底关断，减少开关损耗，提高效率。
- 集成保护功能：许多驱动IC内部集成欠压锁定、过流检测等功能，能直接或配合外部电路实现IGBT的短路、过流保护。
3. 电压比较器与运算放大器集成电路
这类模拟IC在电磁炉中主要用于信号调理与条件判断。
- 电压比较器：常用于锅具检测电路。它将从振荡线圈（检锅线圈）感应到的信号与一个参考电压进行比较，输出高低电平，告知MCU是否有符合要求的锅具放置。
- 运算放大器：通常用于微弱信号的放大，例如将电流互感器或分流器采集到的负载电流信号进行放大，以便MCU的ADC引脚进行采样，实现功率反馈控制或过流判断。
4. 三端稳压集成电路
电磁炉内部电路需要稳定、干净的直流低压电源（如+5V、+12V、+15V等）为MCU、驱动IC、比较器等供电。三端稳压IC（如7805、7812系列）或更低功耗的LDO（低压差线性稳压器）将从开关电源或线性电源来的较高直流电压，稳定地降压到所需电压值，确保各芯片稳定工作。

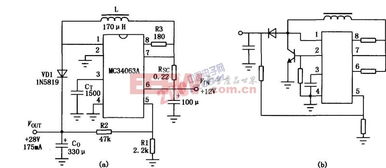

5. 专用电源管理集成电路
在现代电磁炉中，为整个系统供电的开关电源部分常采用高度集成的电源管理芯片。这类芯片内部集成了功率开关管（如MOSFET）、PWM控制器、启动电路及多种保护电路（过载、过压、过温），能够高效地将交流市电（经整流后）转换为多路隔离或非隔离的稳定直流输出电压，结构紧凑，可靠性高。
应用与选型要点
在实际设计与维修中，选择和使用这些集成电路时需注意：
- 电气参数匹配：如MCU的工作电压、I/O口驱动能力需与外围电路匹配；驱动IC的输出电流、开关速度需满足IGBT的要求。
- 封装与散热：功率较大的IC（如某些电源管理IC）需要考虑封装形式和散热措施。
- 保护功能的完整性：优先选用内部集成必要保护功能的芯片，以提高整机可靠性。
- 电磁兼容性：在高速开关的电磁炉环境中，IC本身及其外围电路布局对EMI性能影响重大。
电磁炉的性能、效率、安全性和可靠性，与这些核心集成电路的合理选用和协同工作密不可分。理解它们的功能与原理，是进行电磁炉设计、优化与故障诊断的重要基础。
