在五一假期的悠闲时光里，无论是沉浸在电子书的海洋，还是聆听一段有声读物或音乐，高品质的音频体验都离不开背后稳定可靠的放大电路。其中，LM386作为一款历史悠久、应用广泛的功放集成电路，以其简单易用、成本低廉的特性，在音频放大领域占据了重要地位。本文将深入探讨LM386功放集成电路的原理、典型应用电路及其在现代电子阅读与娱乐设备中的角色。
一、LM386集成电路概述
LM386是美国国家半导体公司（现属德州仪器）生产的一款低电压音频功率放大器。它设计用于电池供电的便携式设备，工作电压范围宽（通常为4V至12V），静态功耗低，外围元件少，非常适合业余电子爱好者DIY以及小型消费电子产品使用。其典型输出功率在6V电源电压下可达数百毫瓦，足以驱动小型扬声器，为个人聆听提供清晰响亮的音效。
二、核心特点与内部结构
- 低功耗与宽电压：专为电池应用优化，使其成为便携式音响、耳机放大器的理想选择。
- 增益可调：通过外部引脚（1脚和8脚）连接不同阻容元件，增益可在20倍到200倍之间调整，提供了设计灵活性。
- 外围电路简单：基本放大功能仅需少量电容和电阻即可实现，极大降低了电路设计复杂度和成本。
- 内部结构：集成了输入级、增益级和输出级，采用OTL（无输出变压器）结构，可直接耦合扬声器。
三、典型应用电路详解

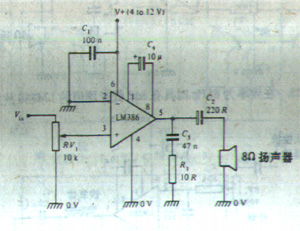

最基本的LM386应用电路仅需几个元件：
- 电源滤波：在电源引脚（6脚）附近接入一个10μF至100μF的电解电容和一个0.1μF的陶瓷电容，以滤除噪声。
- 输入耦合：通过一个电容（如10μF）将音频信号耦合至同相输入端（3脚），反相输入端（2脚）通常接地。
- 增益设置：若需提高增益，可在1脚和8脚之间连接一个电阻和电容串联的网络；若不连接，增益默认为20倍。
- 输出耦合：输出端（5脚）通过一个220μF至470μF的电解电容连接至扬声器，以阻隔直流。
- 旁路与稳定：在7脚（旁路引脚）对地接一个电解电容（如10μF）可进一步提升电源抑制比；在输出与地之间接入一个RC串联网络（如0.05μF电容和10Ω电阻），称为“Zobel网络”，有助于稳定高频响应。
四、在电子阅读与便携音响中的应用
- 便携式阅读音箱：将LM386与微型扬声器、电池结合，可以制作一个专为平板电脑或电纸书设计的迷你外放音箱，提升有声读物或背景音乐的播放效果。
- 耳机信号增强器：某些电子书阅读设备的耳机输出功率可能有限，利用LM386搭建一个简单的耳机放大器，可以驱动高阻抗耳机，获得更丰富的听觉细节。
- DIY多媒体项目：在创客教育或家庭DIY中，LM386常被用于制作小型收音机、吉他练习放大器、语音播放模块等，其易用性让初学者也能成功体验电子制作的乐趣。
- 低成本解决方案：对于需要语音提示或简单背景音乐的功能性电子产品（如一些早期或简易的有声学习设备），LM386提供了一个极其经济可靠的音频输出方案。
五、设计注意事项与局限
尽管LM386非常实用，但在应用时也需注意：
- 输出功率有限：不适合驱动大型扬声器或用于高保真（Hi-Fi）场合，其谐波失真和噪声性能与专业音频功放芯片有差距。
- 电源质量：对电源噪声比较敏感，良好的电源滤波至关重要。
- 散热考虑：在较高电压和最大输出下工作会产生热量，必要时需考虑散热或降低使用条件。
六、
在数字音频芯片日新月异的今天，LM386这颗经典的模拟集成电路依然以其无与伦比的简单性和可靠性，在特定领域焕发着活力。无论是五一假期里动手制作一个属于自己的小音箱来陪伴阅读，还是理解其作为模拟电子技术入门教材的经典案例，LM386都扮演着不可或缺的角色。它提醒我们，优秀的设计往往在于以最简洁的方式解决核心问题，这正是电子工程魅力的体现。
